MAZDA MODEL CX-5 2012 Manual del propietario (in Spanish)

Black plate (441,1)

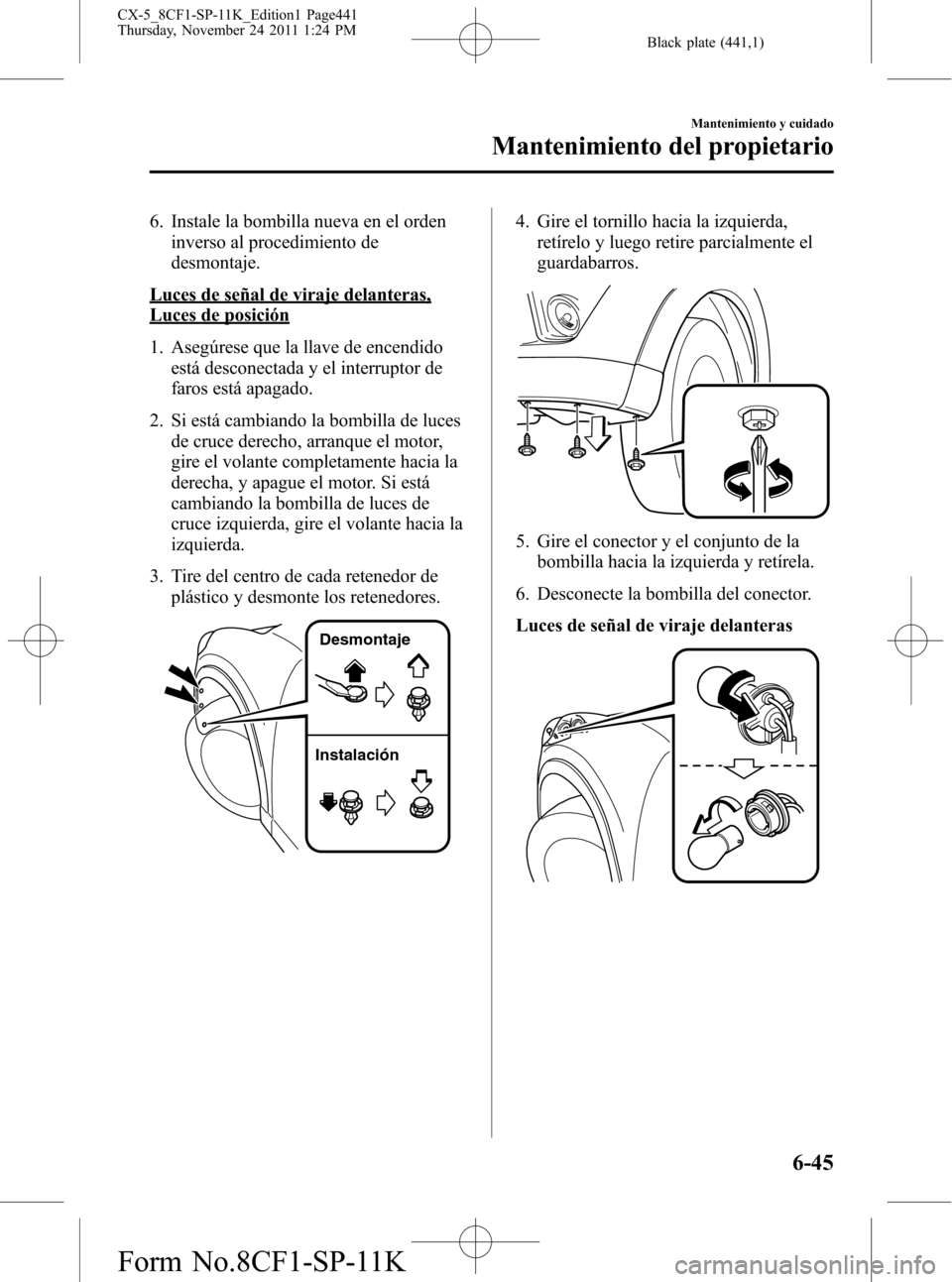

6. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luces de señal de viraje delanteras,
Luces de posición
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla de luces
de cruce derecho, arranque el motor,
gire el volante completamente hacia la
derecha, y apague el motor. Si está
cambiando la bombilla de luces de
cruce izquierda, gire el volante hacia la
izquierda.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
InstalaciónDesmontaje
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.
Luces de señal de viraje delanteras
Mantenimiento y cuidado
Mantenimiento del propietario
6-45
CX-5_8CF1-SP-11K_Edition1 Page441
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (442,1)

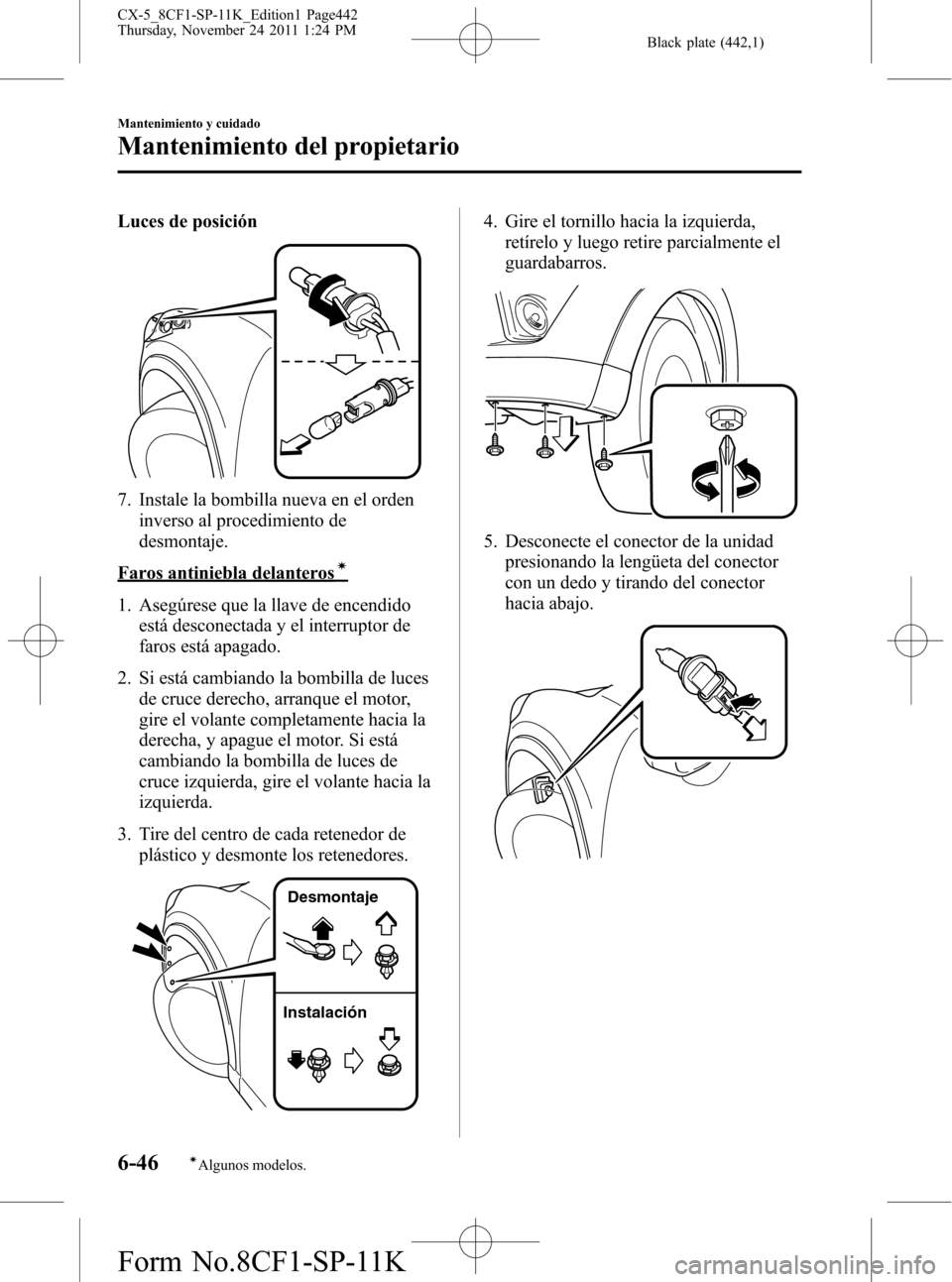

Luces de posición
7. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Faros antiniebla delanterosí
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla de luces
de cruce derecho, arranque el motor,
gire el volante completamente hacia la
derecha, y apague el motor. Si está
cambiando la bombilla de luces de
cruce izquierda, gire el volante hacia la
izquierda.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
InstalaciónDesmontaje
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
5. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
6-46
Mantenimiento y cuidado
íAlgunos modelos.
Mantenimiento del propietario
CX-5_8CF1-SP-11K_Edition1 Page442
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (443,1)

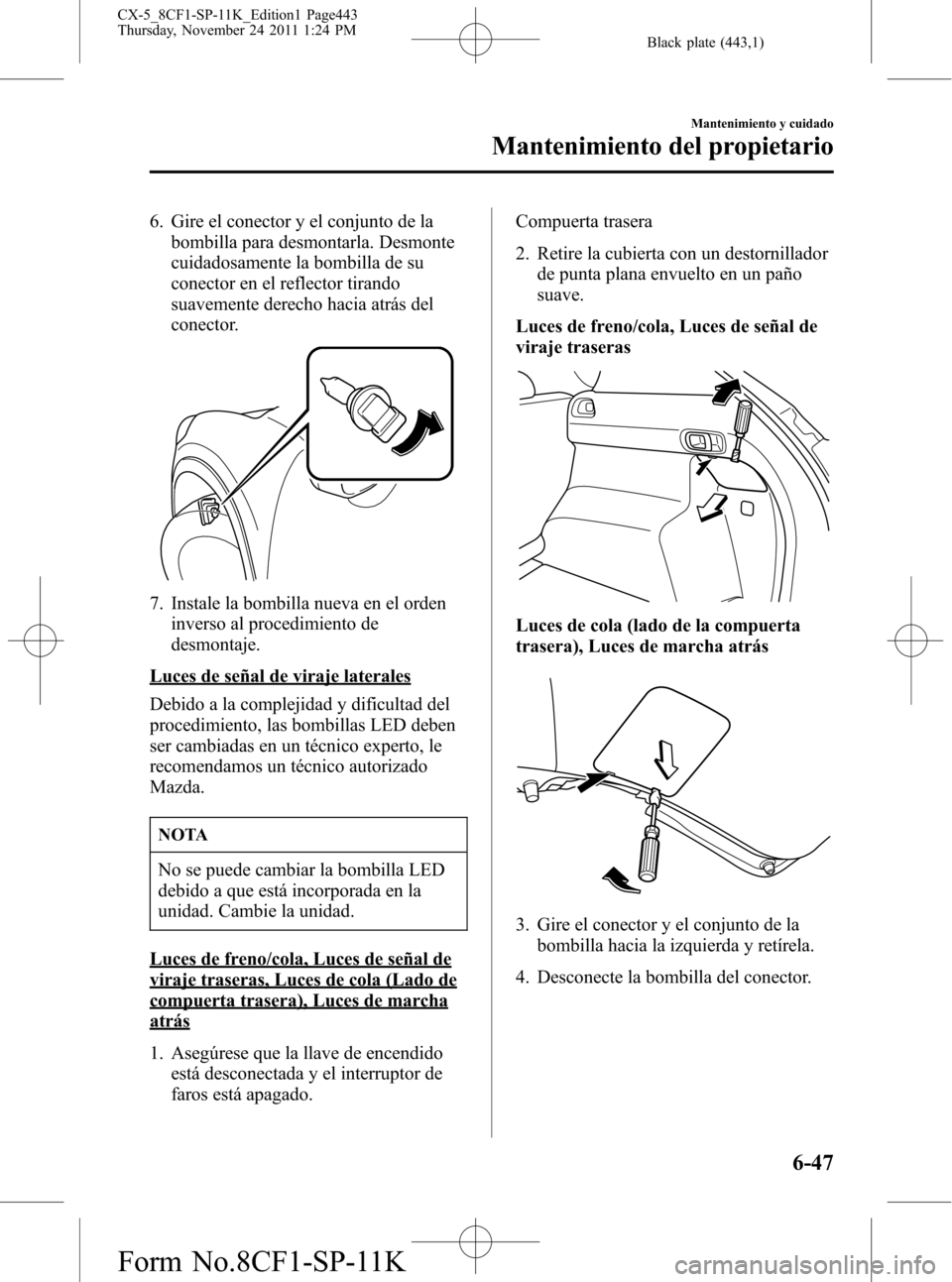

6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de su
conector en el reflector tirando
suavemente derecho hacia atrás del
conector.
7. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luces de señal de viraje laterales
Debido a la complejidad y dificultad del
procedimiento, las bombillas LED deben
ser cambiadas en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
No se puede cambiar la bombilla LED
debido a que está incorporada en la
unidad. Cambie la unidad.
Luces de freno/cola, Luces de señal de
viraje traseras, Luces de cola (Lado de
compuerta trasera), Luces de marcha
atrás
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.Compuerta trasera
2. Retire la cubierta con un destornillador
de punta plana envuelto en un paño
suave.
Luces de freno/cola, Luces de señal de
viraje traseras
Luces de cola (lado de la compuerta
trasera), Luces de marcha atrás
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
4. Desconecte la bombilla del conector.
Mantenimiento y cuidado
Mantenimiento del propietario
6-47
CX-5_8CF1-SP-11K_Edition1 Page443
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (444,1)

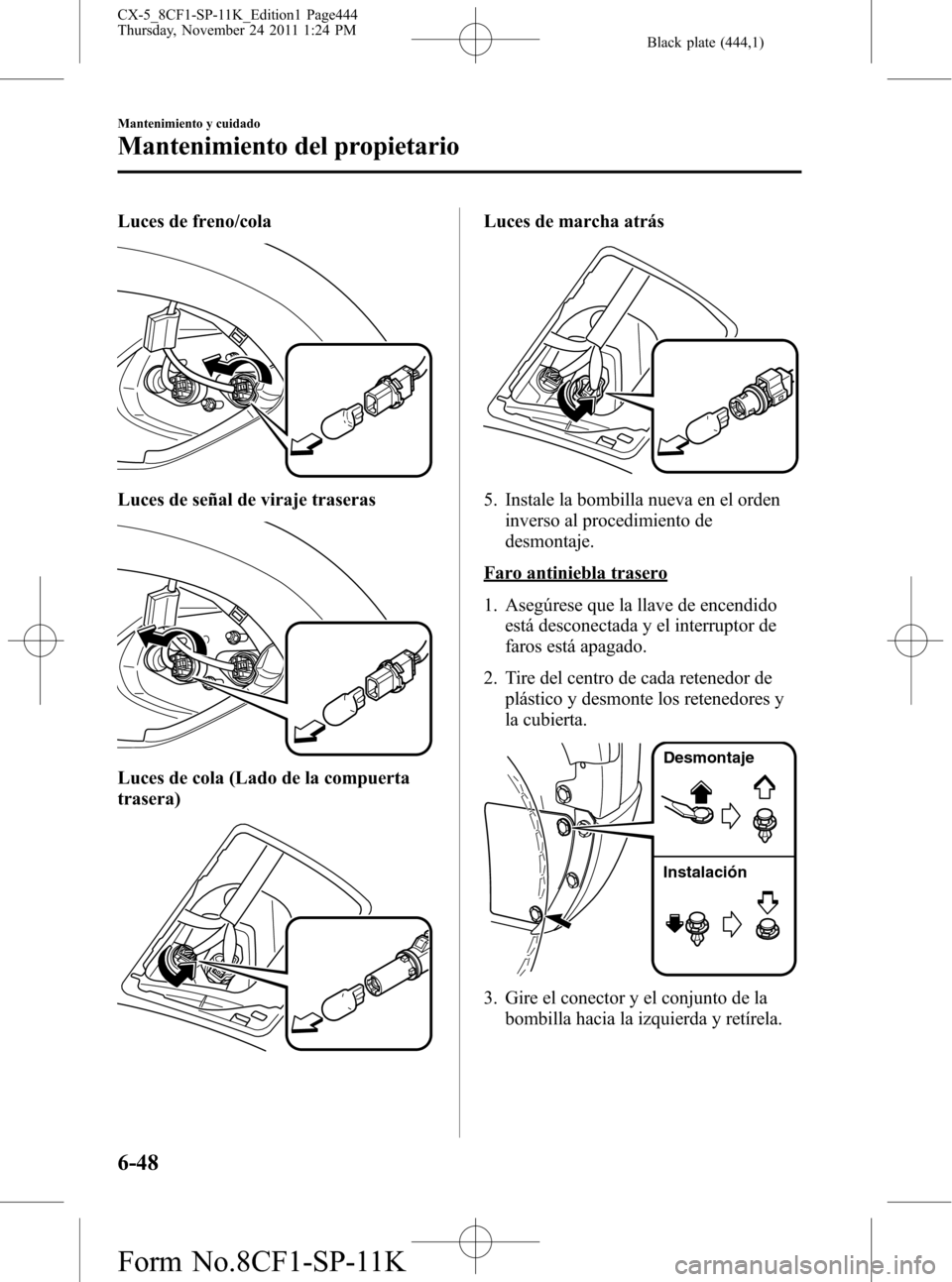

Luces de freno/cola
Luces de señal de viraje traseras
Luces de cola (Lado de la compuerta
trasera)
Luces de marcha atrás
5. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Faro antiniebla trasero
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores y
la cubierta.
Desmontaje
Instalación
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
6-48
Mantenimiento y cuidado
Mantenimiento del propietario
CX-5_8CF1-SP-11K_Edition1 Page444
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (445,1)

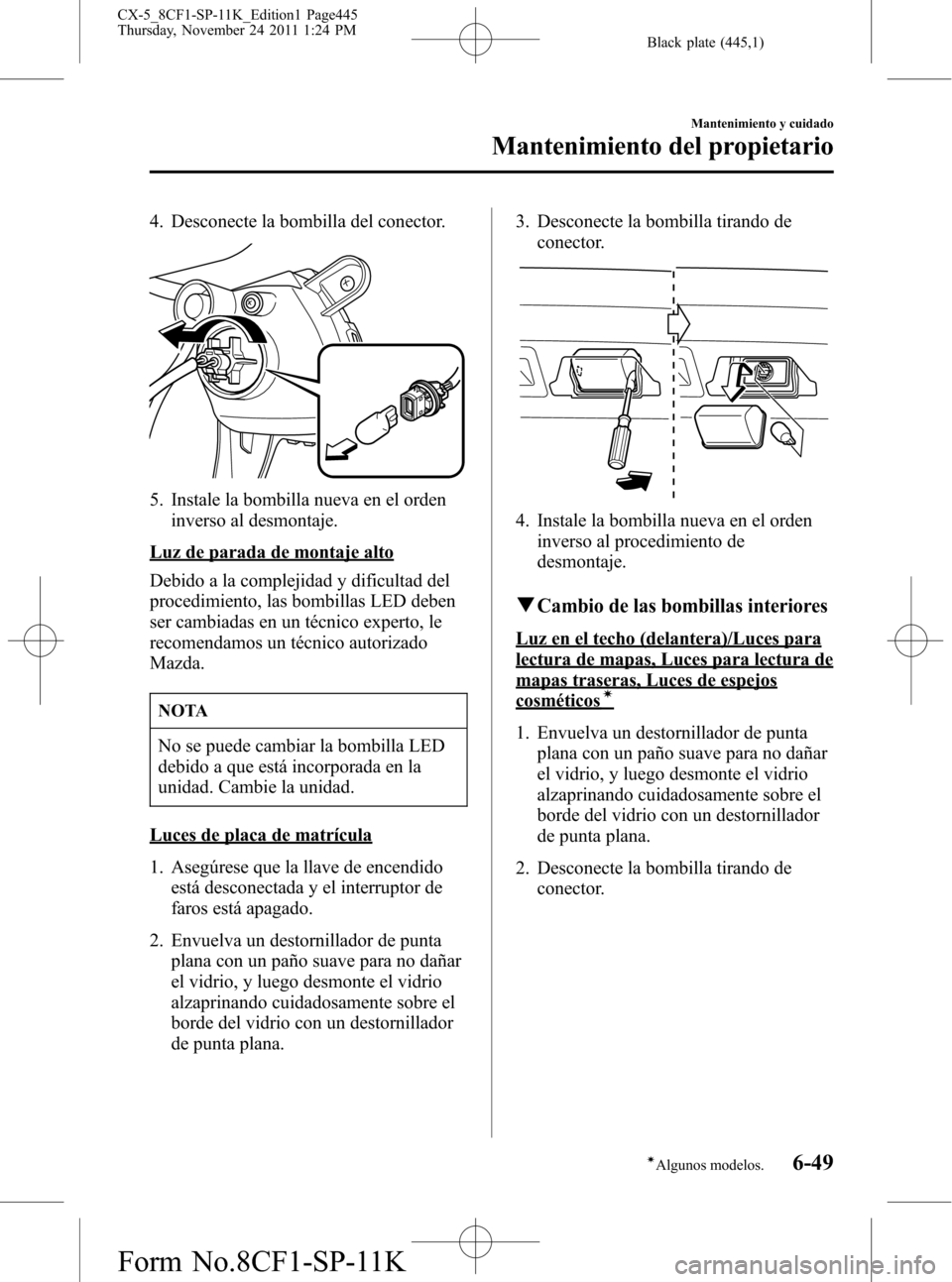

4. Desconecte la bombilla del conector.
5. Instale la bombilla nueva en el orden
inverso al desmontaje.
Luz de parada de montaje alto
Debido a la complejidad y dificultad del
procedimiento, las bombillas LED deben
ser cambiadas en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
No se puede cambiar la bombilla LED
debido a que está incorporada en la
unidad. Cambie la unidad.
Luces de placa de matrícula
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.3. Desconecte la bombilla tirando de
conector.
4. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
qCambio de las bombillas interiores
Luz en el techo (delantera)/Luces para
lectura de mapas, Luces para lectura de
mapas traseras, Luces de espejos
cosméticosí
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de
conector.
Mantenimiento y cuidado
Mantenimiento del propietario
6-49íAlgunos modelos. CX-5_8CF1-SP-11K_Edition1 Page445
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (446,1)

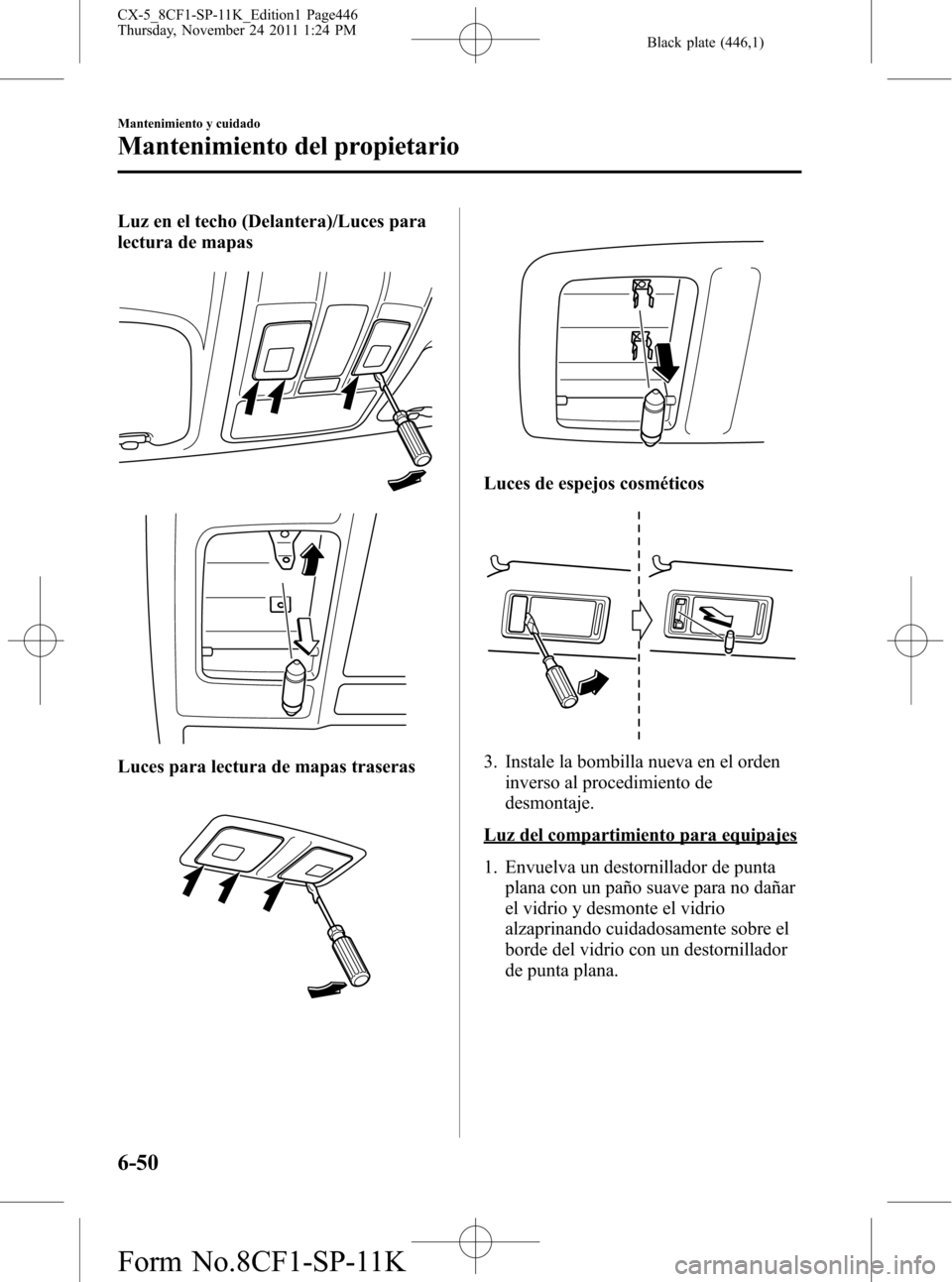

Luz en el techo (Delantera)/Luces para
lectura de mapas
Luces para lectura de mapas traseras
Luces de espejos cosméticos
3. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luz del compartimiento para equipajes
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio y desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
6-50
Mantenimiento y cuidado
Mantenimiento del propietario
CX-5_8CF1-SP-11K_Edition1 Page446
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (447,1)

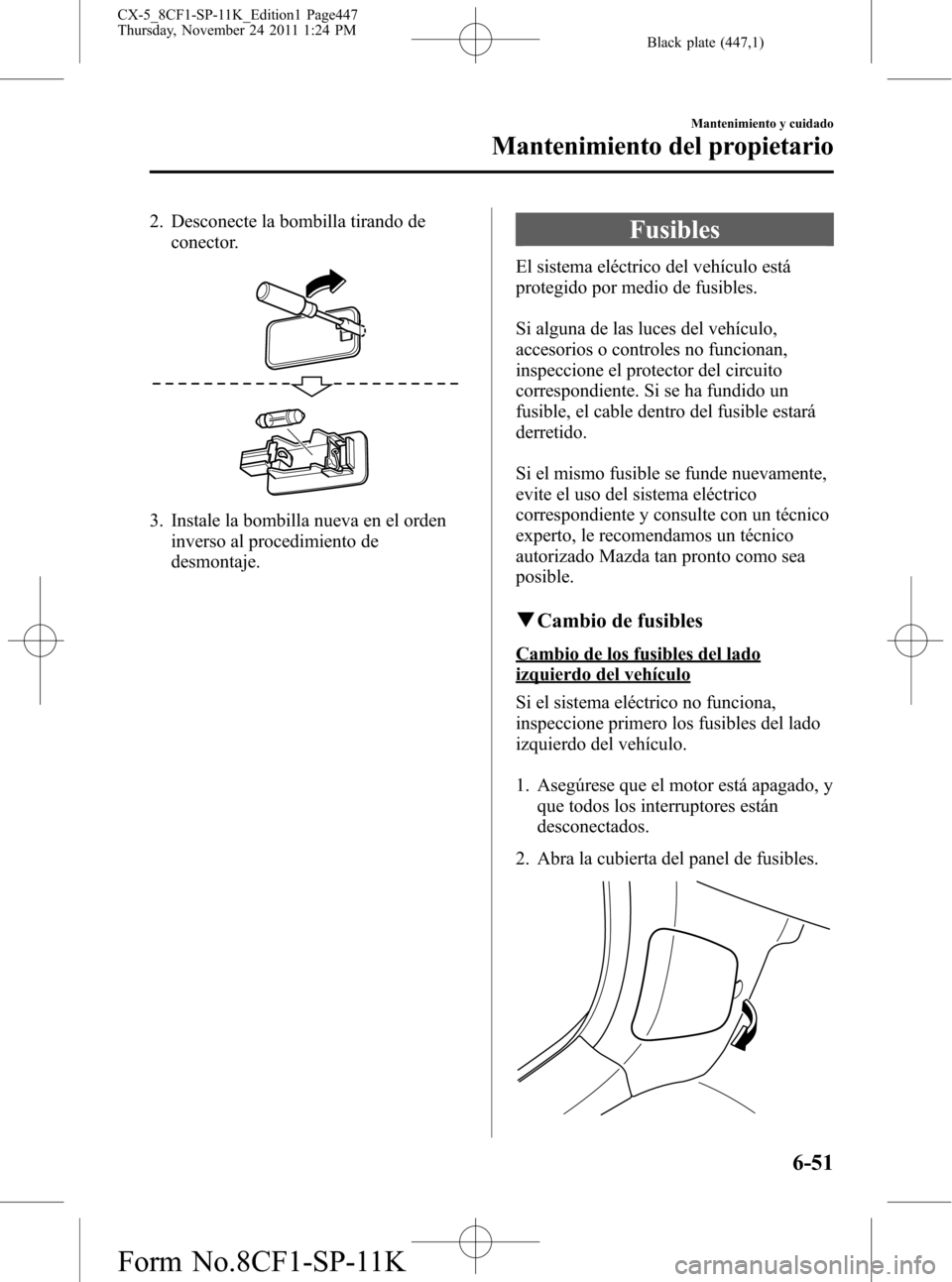

2. Desconecte la bombilla tirando de
conector.
3. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.
Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.
Si el mismo fusible se funde nuevamente,
evite el uso del sistema eléctrico
correspondiente y consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
qCambio de fusibles
Cambio de los fusibles del lado
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.
1. Asegúrese que el motor está apagado, y
que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
Mantenimiento y cuidado
Mantenimiento del propietario
6-51
CX-5_8CF1-SP-11K_Edition1 Page447
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (448,1)

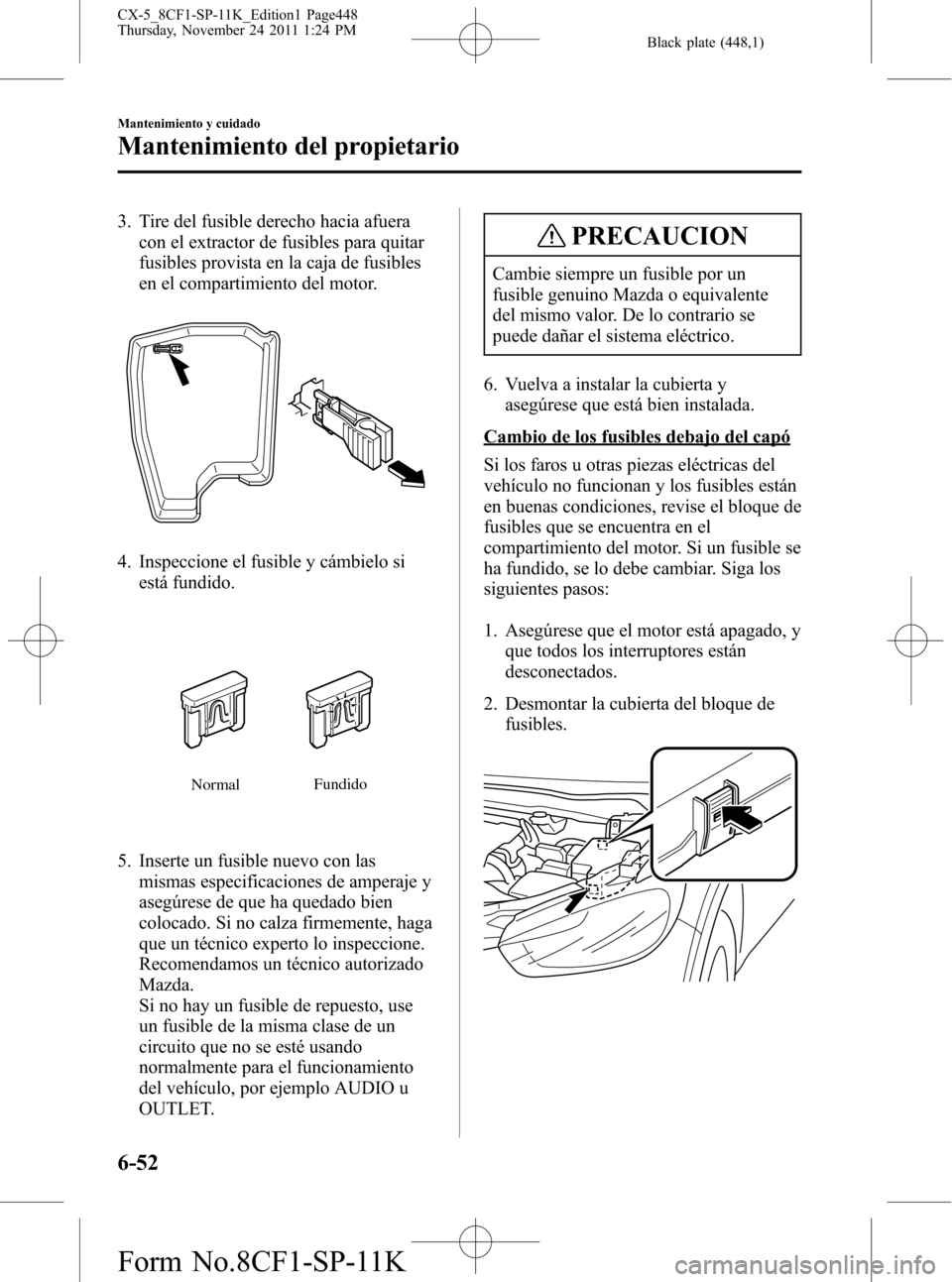

3. Tire del fusible derecho hacia afuera
con el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo si
está fundido.
NormalFundido
5. Inserte un fusible nuevo con las
mismas especificaciones de amperaje y
asegúrese de que ha quedado bien
colocado. Si no calza firmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use
un fusible de la misma clase de un
circuito que no se esté usando
normalmente para el funcionamiento
del vehículo, por ejemplo AUDIO u
OUTLET.
PRECAUCION
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente
del mismo valor. De lo contrario se
puede dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
Cambio de los fusibles debajo del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles están
en buenas condiciones, revise el bloque de
fusibles que se encuentra en el
compartimiento del motor. Si un fusible se
ha fundido, se lo debe cambiar. Siga los
siguientes pasos:
1. Asegúrese que el motor está apagado, y
que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de
fusibles.
6-52
Mantenimiento y cuidado
Mantenimiento del propietario
CX-5_8CF1-SP-11K_Edition1 Page448
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (449,1)

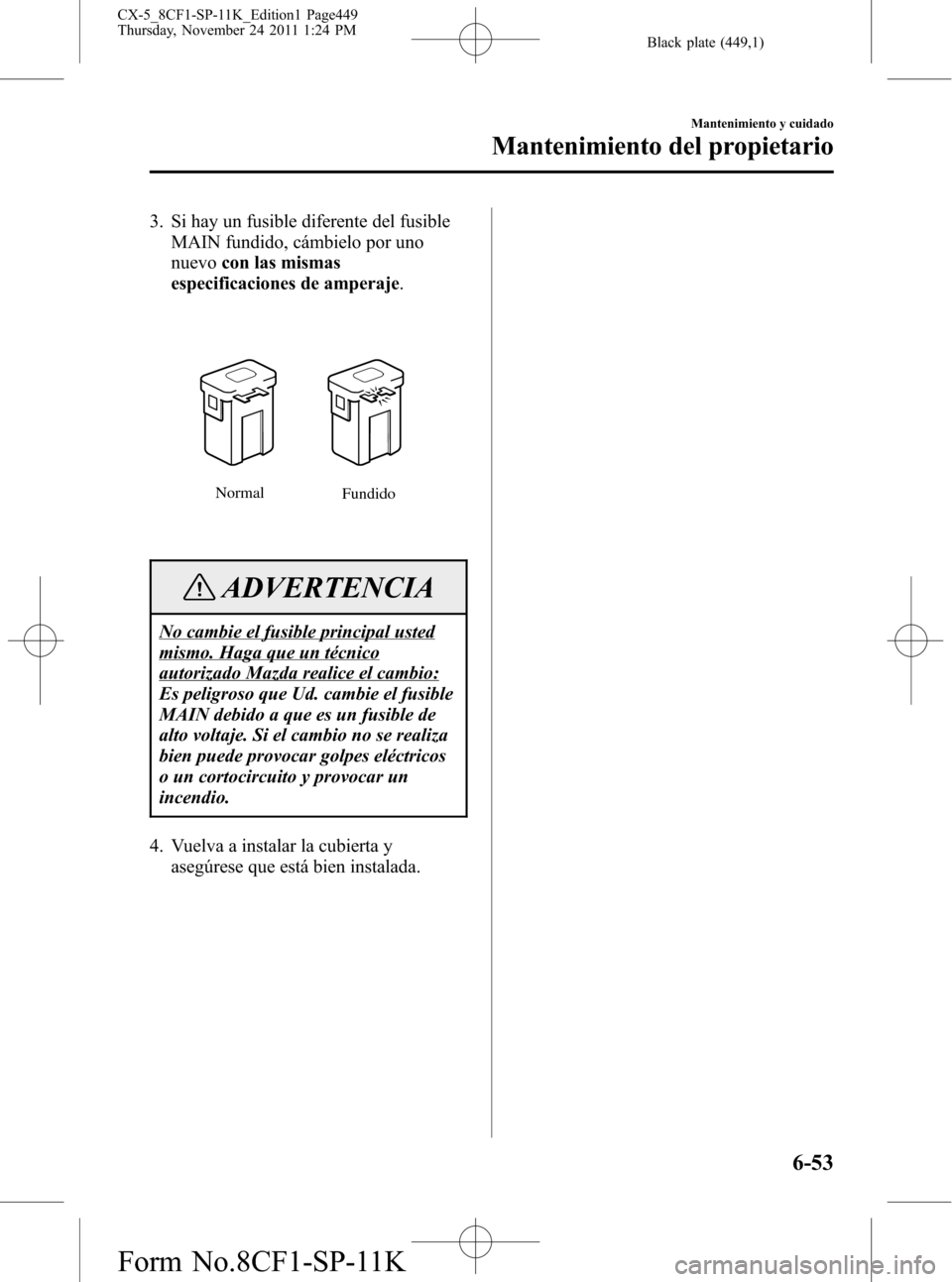

3. Si hay un fusible diferente del fusible
MAIN fundido, cámbielo por uno
nuevocon las mismas
especificaciones de amperaje.
Normal
Fundido
ADVERTENCIA
No cambie el fusible principal usted
mismo. Haga que un técnico
autorizado Mazda realice el cambio:
Es peligroso que Ud. cambie el fusible
MAIN debido a que es un fusible de
alto voltaje. Si el cambio no se realiza
bien puede provocar golpes eléctricos
o un cortocircuito y provocar un
incendio.
4. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
Mantenimiento y cuidado
Mantenimiento del propietario
6-53
CX-5_8CF1-SP-11K_Edition1 Page449
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (450,1)

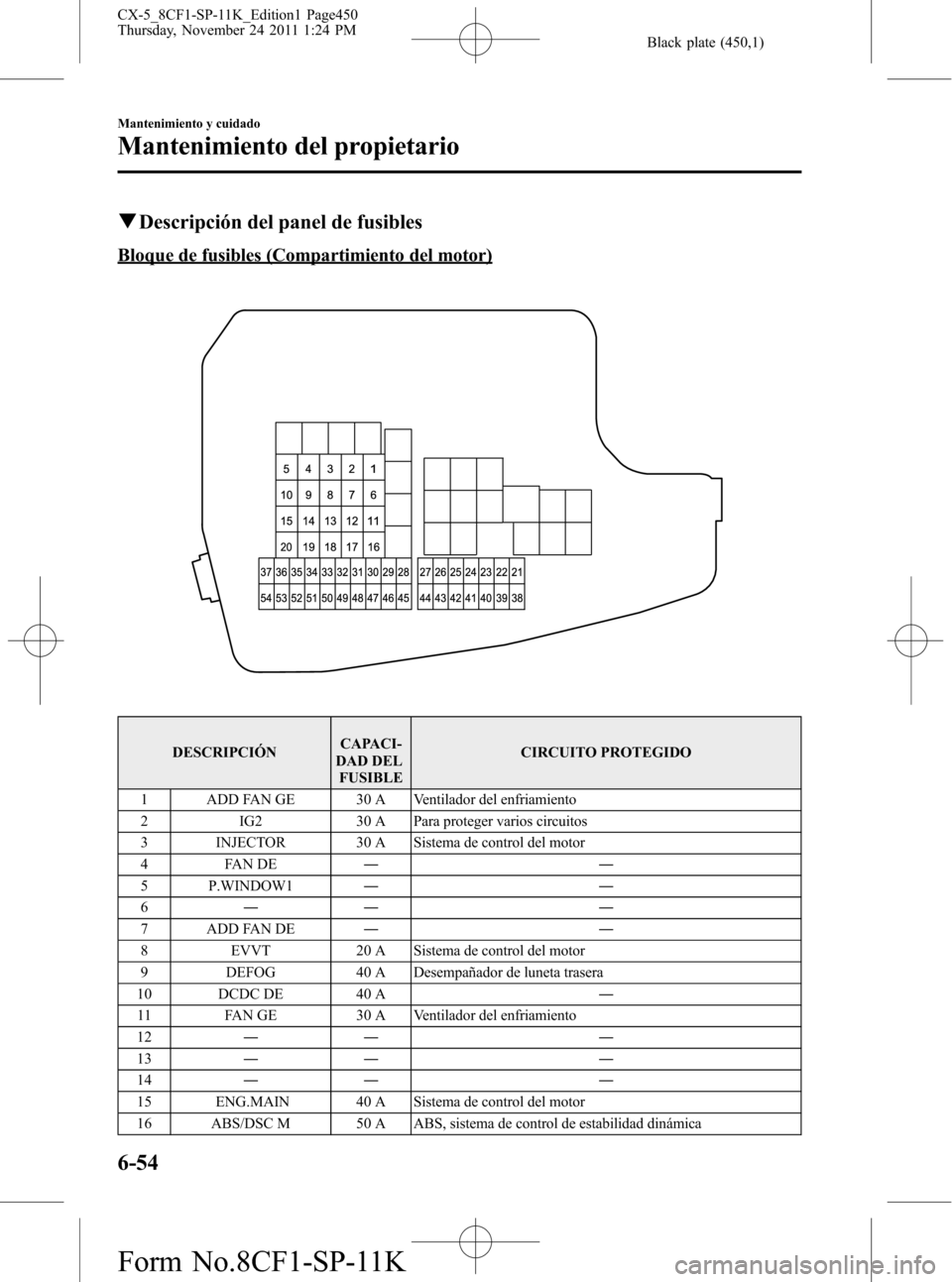

qDescripción del panel de fusibles
Bloque de fusibles (Compartimiento del motor)
DESCRIPCIÓNCAPACI-
DAD DEL
FUSIBLECIRCUITO PROTEGIDO
1 ADD FAN GE 30 A Ventilador del enfriamiento
2 IG2 30 A Para proteger varios circuitos
3 INJECTOR 30 A Sistema de control del motor
4 FAN DE――
5 P.WINDOW1――
6―― ―
7 ADD FAN DE――
8 EVVT 20 A Sistema de control del motor
9 DEFOG 40 A Desempañador de luneta trasera
10 DCDC DE 40 A―
11 FAN GE 30 A Ventilador del enfriamiento
12―― ―
13―― ―
14―― ―
15 ENG.MAIN 40 A Sistema de control del motor
16 ABS/DSC M 50 A ABS, sistema de control de estabilidad dinámica
6-54
Mantenimiento y cuidado
Mantenimiento del propietario
CX-5_8CF1-SP-11K_Edition1 Page450
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K
